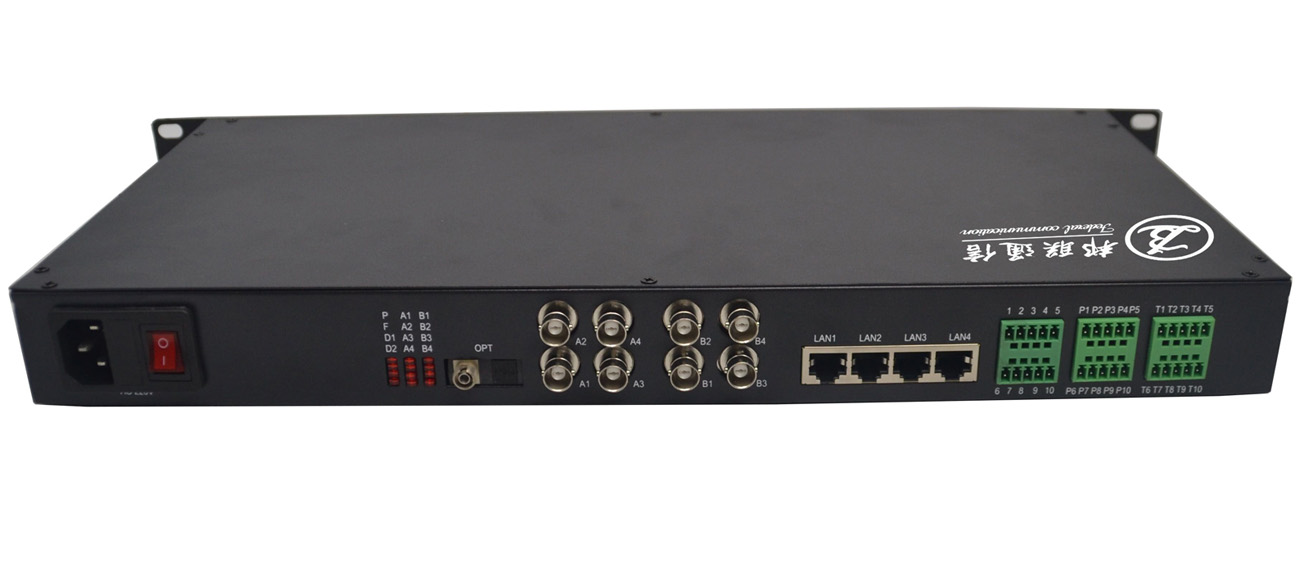

邦联通信地铁、公安、武警专用多业务视频光端机系列是我公司使用FPGA、CPLD等超大规模集成电路研制开发的视频/音频/数据的光电转换设备，所有软件和硬件开发的知识产权均为我公司自主拥有。BL系列数字光端机采用全数字通信方式，可在一根光纤上同时传输1-32路正向视频或双向视频，还可以提供1-4路RS-485/RS-422双向数据、2-16路双向音频 (或电话)、2-16路开关量、1-4路以太网等辅助信号。视频采用非压缩数字视频编码，视频格式兼容PAL、NTSC、SECAM制式，能提供广播级的图像质量。该产品既具有数字传输方式高质量、长距离的优点，又具有价格低廉的优势，是理想的远距离光纤传输设备。
产品特点：
● 10 位数字编码及无压缩式视频传输
● 支持任何高分辩率视频信号
● 5Hz-10MHz 视频通道
● 全数字无压缩、广播级传输
● 支持点对点、级联式、分布式网络连接，SNR不会下降
● 自动兼容PAL、SECAM、NTSC等视频制式
● 三级防雷保护
● 无模拟调频、调相、调幅光端机的交调干扰
● 自动功率调解，自动温度补偿电路，自动恢复过载保护
● 在光功率允许范围内视频质量与传输距离无关
● 支持视频、数据、音频的并行传输，双向/单向可选
● 使用过程中无需停机维护，可带电热插拔
● 支持RS232/RS485/RS422或曼彻斯特码
● 支持视频无损再生中继
● 超光学动态范围，使用时无需调节
● 表面贴装技术
● 光纤WDM/CWDM/DWDM技术
● 千兆光纤传输技术，大容量，易升级
● 工业级超宽温度范围（-40℃～+85℃），适应更多环境
● 壁挂式、2U机架式或4U机架式
● 支持用户定制及OEM方式
应用行业：
智能交通监控系统、安防监控系统、校园网、工业监控（电力、化工、钢铁、石油、铁路、水利等）、军事监控（仓库、守卫、监狱、保密等等）、电视台节目传输系统。
技术参数：
|
地铁、公安、武警专用多业务数字视频光端机 |
|
技术参数 |
|
视频通道数 |
8路双向、16路正向、4路双向、8路正向、2路双向、4路正向 |
|
视频带宽 |
8 MHz |
|
|
视频格式兼容 |
自动兼容PAL、NTSC、SECAM |
|
视频输入/输出阻抗 |
75Ω（非平衡），BNC |
|
视频信噪比 |
≥67dB（加权） |
|
微分增益 |
<1%(典型值) |
|
微分相位 |
<1°(典型值) |
|
场斜比 |
<5% |
|
视频接口 |
BNC |
|
光纤指标 |
光接口：FC、SC、ST可选
传输距离：多模：0-2KM 单模：0-100KM
波长：多模 850/1310nm 单模：1310/1550nm |
|
扩展可选项：
可附加1~2路数据及1-4路以太网，可扩展1~16路其它功能，包括音频、电话、开关量、E1 |
|
数据通道 |
RS485/422/Manchester/RS232可选 物理接口：工业标准接线端子
传输速率0 to 400Kbps
误码率小于10-9 |
|
以太网口 |
物理接口：RJ45 工作模式：全双工/半双工
支持协议：IEEE802.3 10/100M自适应 |
|
音频通道 |
音频输入/输出阻抗：600Ω（平衡/非平衡） 物理接口：RJ45接口
音频输入/输出电压：2Vp-p（典型值）
音频输入/输出电平：0dBm(典型值)
音频带宽：10HZ~20KHZ
音频数码位宽：24bit 音频信噪比 ≥95dB（加权） |
|
电话 |
语音带宽：8KHZ 特殊功能：支持来电显示，免提功能 振铃检测频率：17HZ-60HZ
工作方式：点对点热线方式/程控交换机方式 物理接口：RJ45接口 |
|
开关量 |
物理接口：RJ45
输入信号：任意有源或无源报警、开关量信号输入，支持TTL、或无源开关、按钮
输出信号：任意有源或无源报警、开关量信号输出，支持TTL、或继电器触点输出 |
|
E1 |
物理接口：BNC或RJ45
接口阻抗：75Ω/不平衡或120Ω/平衡 接口码型：HDB3
线路速率：2048Kbps 接口特性：ITU-T G.703 |
|
供电电压 |
交直流48V、220V可选，也可5VDC直接供电 |
|
使用环境 |
操作温度： -40℃ to +85℃
储存温度： -55℃ to +85℃
湿 度： 0 to 95%无凝露
平均无故障时间>10万小时 |
|
质量保证 |
三个月包换 三年保修 |
|
结构尺寸 |
宽度：19“ 高度：1U、桌面式均可选 |
|
