产品概述
本系列PDH光端机是在本公司研制的PDH光纤传输，专用超大规模集成电路的基础上，研发的点对点光传输设备。该设备提供1～16路E1接口（75欧）；主光纤与备份光纤两个光口；1路数字公务电话（可选）；4个以太网接口（可选） ；1个扩展接口（ 可扩展RS232/ RS485/RS422/Manchester码等 ，可选）；1个Console口（可选）；应用十分灵活，具备完善的告警功能，整机工作稳定可靠，功耗低，集成度高，体积小。
功能特性
Ø 基于自主知识产权的集成电路；
Ø 模块化宽动态光探测器；
Ø 设备提供主光纤接口与备份光纤接口，双光口备份功能确保业务永不间断；
Ø E1接口符合G.703 建议，采用全数字化时钟恢复和平滑锁相技术；
Ø 1路PCM数字公务电话（可选）；4路以太网接口（可选）；
Ø 1个扩展接口（ 可扩展RS232/ RS485/RS422/Manchester码等 ，可选）；
Ø 1个Console口（可选）；
Ø 能检测当光信号丢失时为对端设备掉电或是光纤不通，并通过指示灯指示告警；
Ø 具备在本端查看显示远端设备工作状态功能；
Ø 提供命令远端接口环回功能，便于线路维护；
Ø 无中继传输距离可达2～120公里；
Ø 多种电源方式可选：AC220V、DC-48V/DC24V等；
Ø DC-48V/DC24V电源具备极性自动检测功能，安装时无需区分正负极。
技术参数
u 光纤部分
多模光纤:
50/125um 或 62.5/125um，
传输距离： 2Km 多模光纤，衰减(3dbm/km )
波长: 850nm
发射功率: -12dBm (Min) ～ -9dBm (Max)
接收灵敏度: -28dBm (Min)
链路预算: 16dBm
单模光纤:
8/125um 或 9/125um,
传输距离: 20Km 单模光纤，衰减(0.35dbm/km ) (实际如需更大距离需定制)
波长: 1310nm（超长距离传输时选用1550nm波长）
发射功率: -9dBm (Min) ～-5dBm (Max)
接收灵敏度: -27dBm (Min)
链路预算: 18dBm
u E1 接口
设备接口： 设备接口符合G.703建议
速 率： 2048Kb/s±50ppm
码 型： HDB3
阻 抗： 非平衡式 75W/平衡式 120W
非平衡式配同轴接口适配器，可适配75-2/3同轴电缆
抖动特性： 满足G.742、G.823建议
输入口允许衰减：0～6dBm
u 电气和机械特性
系统电源： AC180V ～260V；DC –48V；DC +24V
功耗： ≤5W
外观结构: (长×宽×高) 485*138*45mm 机架式
u 环境指标
工作温度： -10℃—+60℃
储存温度： -40℃—+85℃
工作湿度： 0%—95%（无凝结）
MTBF： ＞100,000小时

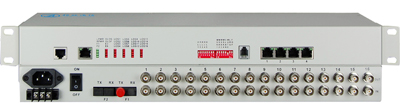

产品规格
|
产品名称 |
16E1 PDH光端机（1+1光备份，19英寸） |
|
产品型号 |
BL-GL16E1-2FC/SR |
|
产品功能描述 |
提供16E1，1+1双光口备份，19英寸机架式，－48V或AC220V电源（可选） |
|
业务端口描述 |
2个1*9百兆光口，16个E1接口（75欧） |
|
电源 |
AC220V或DC-48V（电源可选），支持电源冗余备份 |
|
产品尺寸 |
(长×宽×高) 485*138*45mm 机架式 |
|
重量 |
2.7Kg/台 |
|
