64电话+4E1+4路串口+4路物理隔离百兆以太网
提供1+1光纤备份，64路电话光端机另加4E1 ,4路线速100M以太网Console网管，可以带独立SNMP网管
产品描述

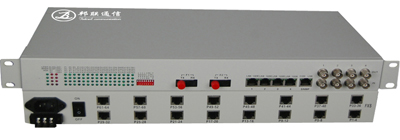

本系列设备是本公司研制的PDH光纤传输专用超大规模集成电路的基础上开发的点对点光传输设备。本产品为19英寸1U 机架式安装，提供64路电话1~4路E1接口，4路10M/100M快速以太网接口（线速100M）。4路以太网接口为交换口，可支持VLAN划分。应用十分灵活。具备完善的告警功能，整机工作稳定可靠，功耗低，集成度高，体积小。
功能特点
◆ 产品为19英寸1U 机架式安装；
◆ 设备提供主光纤接口与备份光纤接口，双光口备份功能确保业务永不间断；
◆ E1接口符合G.703 建议，采用全数字化时钟恢复和平滑锁相技术；
◆ 语音口支持FXO/FXS/二线音频/磁石电话接口，FXO口与程控交换机对接，FXS口与用户的电话机相连;
◆ 语音FXO/FXS接入，支持支持来电显示功能/反极性计费/传真功能；
◆ 电话接口支持两边站点的相互放号功能；
◆ 提供2个扩展接口，可以扩展1~2路异步数据，如RS232/ RS485/RS422/TTL等；或1~4路开关量;
◆ 百兆以太网带宽为线速100M接口10M/100M，全/半双工完全自适应，支持VLAN划分；
◆ 4路以太网接口为交换口，也可划分VLAN，可以设置成4个通道逻辑隔离；
◆ 每路以太网口支持Auto-MDIX(交叉/直连线自适应)；
◆ 无中继传输距离可达2~120公里；
◆ 多种电源方式可选：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等双电源备份模式;
◆ 支持Console串口网管与独立SNMP网管模式；
◆ 电话/网络/串行接口带防雷保护，防雷达到GB/T17626.5(IEC61000-4-5)短路电流波10/700μs， 开路峰值输出电压6KV标准；
技术参数
◆ 光纤部分
光口：1，2（1+1 光备份）
光纤：单纤双纤
光纤接口：FC/SC/ST/LC(SFP)
波长：850nm/1310nm 多模；1310nm/1550nm 单模
无中继传输距离：20~120Km
典型发射功率:
单模1310/1550nm：≥-9dBm
多模850nm：-18dBm
多模1310nm: -25dBm
接受灵敏度范围：-28dBm~- 40dBm
◆ E1 接口
设备接口： 设备接口符合G.703建议
速 率： 2048Kb/s±50ppm
码 型： HDB3
阻 抗： 非平衡式 75Ω/平衡式 120ΩW
非平衡式配同轴接口适配器，可适配75-2/3同轴电缆
抖动特性： 满足G.742、G.823建议
输入口允许衰减：0～6dBm
◆ FXS 用户电话口/公务电话口
振铃电压： 75V
振铃频率： 25Hz
二线输入阻抗：600Ω(摘机)
回损： 20dB
◆ FXO 中继口
振铃检测电压：35V
振铃检测频率：17Hz-60Hz
二线输入阻抗：600Ω(摘机)
回损： 20 dB
◆ EM 2/4线
AD增益： 0db
DA增益： -3.5db
2/4线输入阻抗： 600Ω
回 损： 20 dB
◆ 电气和机械特性
系统电源： AC180V ～260V；DC –48V；DC +24V
功耗： ≤5W
外观结构: 485（长）X140（宽）X45（高）mm 19英寸 1U机架式
◆ 环境指标
工作温度： -10℃—+60℃
储存温度： -40℃—+85℃
工作湿度： 0%—95%（无凝结）
MTBF： ＞100000小时
|
