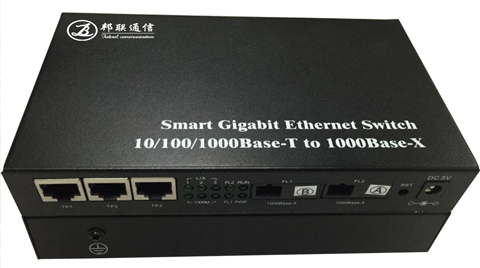

千兆2光3电环网交换机
产品概述:
BL-SWHW1000M-2LC/3QC具有2个千兆以太网光接口,310/100/1000M以太网电接口。这3个以太口为交换口,可以通过2个光纤接口进行级联,方便用户进行链型、环型组网。以太网接口10M/100/1000M自适应,支持VLAN协议.

本系列产品采用冗余环网设计,每台设备有两个用于组成环网的光纤端口,通过手拉手的级联方式组成环形的网络拓扑结构,冗余环网(FC-Ring)设计是为了实现在恶劣环境下,数据传输的稳定性、可靠性和实时性。其工作原理是物理连接上成环型结构,工作时网络信号成链状结构,一旦传输光缆某处节点断路,设备以极短的时间自动切换到备用线路上传输。冗余环网结构不仅减少了数据信号传输风险,更简化了工程安装,降低了工程成本。

产品特性:

◆ 3 10/100/1000MRJ45 电口和21000M-SC光口,实现不同端口之间以太网信号交换;
支持多种光纤网络结构:点对点、星型、链型、环网冗余,并可组合为更复杂的网络拓扑结构;

设备提供路千兆以太网电口,路千兆光以太接口,环网总的传输带宽为线速 1000M

交换机内建 1Mbit MP-SSRAM 高速内存,无阻塞设计,最大背板带宽 32GBit/S;

基于 FPGA+ARM 设计,快速缩短自愈环回建立时间,支持“FC-Ring”冗余环网(自愈时间<20ms);

支持 VLAN 超长数据包的传输,可以与支持 IEEE802.1Q 协议的交换机产品匹配使用,支持最大

为 10240 字节的以太包;

RJ45电口能自适应10/100/1000M、全/半双工模式、直通线/交叉线连接方式
SC口支持1000M全双工模式
◆ 支持流量控制,能防止广播风暴
◆ 支持VLANQoS
◆ 支持最大1536 bytes的以太帧
◆ 功耗小(3W),发热少,稳定性好。

技术参数:

光纤部分
光口:2
光纤数:单纤,双纤
光纤接口:FC/SC/ST/LC(SFP)
      多模光纤:
    50/125um 62.5/125um
    最大传输距离 5Km@ 62.5/125um单模光纤,衰减(3dbm/km )
    波长:                820nm
    发射功率:        -12dBm (Min) ~ -9dBm (Max)
    接收灵敏度:    -28dBm (Min)
    链路预算:        16dBm

单模光纤:
    8/125um9/125um
    最大传输距离 40Km(实际如需更大距离需定制)
    传输距离:        40KM@9/125um 单模光纤,衰减(0.35dbm/km )
    波长:                1310nm
    发射功率:        -9dBm (Min) ~-8dBm (Max)
    接收灵敏度:    -27dBm (Min)
    链路预算:        18dBm

以太网接口(10/100/1000M
        率:            10/100/1000M自适应,全/半双工完全自适应
        议:             支持IEEE 802.3IEEE 802.1Q(VLAN)
    MAC地址表:    可以学习4096MAC地址
    物理接口:         RJ45, 支持Auto-MDIX(交叉/直通线自适应
        损:              20 dB
 电源需求
    系统电源:          AC180V ~ 260VDC –48VDC +24V
       耗:               ≤10W
工作环境
    工作温度:          -10℃ ~50℃
    工作湿度:          5% ~ 95% (无凝露)
    存储温度:          -40 ℃~ 80℃
    存储湿度:          5%~ 95% (无凝露)
产品选型:
型号
功能描述
单位
单价
BL-SW1000M-LC/2C
2光2电:双纤2千兆光+2百兆电,SC/FC/ LC可选双纤 20km 独立台式

BL-DW1000M-LC/2C
2光2电:单纤2千兆光+2百兆电,SC/FC/ LC可选双纤 20km 独立台式

BL-SWHW1000M-LC/3QC
2光3电:环网双纤2千兆光+3千兆电,SC/FC/ LC可选双纤 20km 独立台式

BL-DWHW1000M-LC/3QC
2光3电:环网单纤2千兆光+3千兆电,SC/FC/ LC可选双纤 20km 独立台式

BL-SW1000M-LC/4C
2光4电:双纤2千兆光+4百兆电,SC/FC/ LC可选双纤 20km 独立台式

BL-DW1000M-LC/4C
2光4电:单纤2千兆光+4百兆电,SC/FC/ LC可选双纤 20km 独立台式

BL-SWHW1000M-LC/4C
2光4电:双纤2千兆光+4百兆电,SC/FC/ LC可选双纤 20km 独立台式

BL-DWHW1000M-LC/4C
2光4电:单纤2千兆光+4百兆电,SC/FC/ LC可选双纤 20km 独立台式

BL-SW1000M-LC/6C
2光6电:双纤2千兆光+6百兆电,SC/FC/ LC可选双纤 20km 独立台式

BL-DW1000M-LC/6C
2光6电:单纤2千兆光+6百兆电,SC/FC/ LC可选双纤 20km 独立台式

BL-SW1000M-LC/8C
2光8电:双纤2千兆光+8百兆电,SC/FC/ LC可选双纤 20km 独立台式

BL-DW1000M-LC/8C
2光8电:单纤2千兆光+8百兆电,SC/FC/ LC可选双纤 20km 独立台式

BL-SWHW1000M-LC/8QC
2光8电:环网双纤2千兆光+千百兆电,SC/FC LC可选双纤 20km 独立台式

BL-DWHW1000M-LC/8QC
2光8电:环网单纤2千兆光+千百兆电,SC/FC LC可选双纤 20km 独立台式

备注:以上产品均可以提供POE供电,电口百兆千兆可选。
