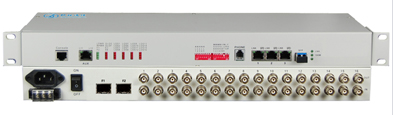

16E1+3GE+1x1000M(1+1光备份)PDH光端机

产品概述:

本系列设备,是在本公司研制的PDH光纤传输,专用超大规模集成电路的基础上,研发的点对点光传输设备。该设备提供1~16路E1接口;1~3路10/100/1000M千兆以太网接口(以太网接口为交换口,线速1000M,支持VLAN划分(逻辑隔离));1路1000M光以太网接口;1个Console口,一个独立SNMP网管模块;以及2个扩展业务接口。2个扩展业务接口可以作为RS232/RS485/RS422异步数据/TTL 信号、开关量信号等传输通道,应用十分灵活。

功能特性:

Ø E1接口符合G.703 建议,采用全数字化时钟恢复和平滑锁相技术;
Ø 提供两个光接口,双光口1+1 保护(APS),倒换时间小于 1 毫秒;
Ø 能检测当光信号丢失时为对端设备掉电(RPD)或是光纤不通,并通过指示灯指示告警;
Ø 提供1~3路10/100/1000M千兆以太网接口(以太网接口为交换口,线速1000M,支持VLAN划分(逻辑隔离))与1路1000M光以太网接口,可以通过光纤与千兆光纤收发器相连;
Ø 具备防以太网环回功能(当光线路发生环回时,以太网数据不会被环回,有效防止了因以太网环回可能导致的以太网络瘫痪);
Ø 提供2个扩展接口,可以扩展1~2路异步数据,如RS232/ RS485/RS422/TTL等;或1~4路开关量;
Ø 一路PCM数字公务电话(可选);
Ø 具备在本端查看显示远端设备工作状态功能;提供本端E1环回与命令远端E1环回两种功能,便于线路维护;
Ø 具备防以太网环回功能(当光线路发生环回时,以太网数据会被切断,有效防止了因以太网环回可能导致的以太网网络瘫痪);
Ø 支持Console串口网管与独立SNMP网管模式;
Ø 无中继传输距离可达2~120公里;
Ø 多种电源方式可选:AC220V、DC-48V/DC24V等;支持AC+DC;AC+AC;DC+DC等双电源备份模式;
Ø DC-48V/DC24V电源具备极性自动检测功能,安装时无需区分正负极。

光纤部分
多模光纤:
50/125um 或 62.5/125um
传输距离:       2Km  多模光纤,衰减(3dbm/km )
波长:  850nm
发射功率: -12dBm (Min) ~ -9dBm (Max)
接收灵敏度: -28dBm (Min)
链路预算:  16dBm
单模光纤:
8/125um  9/125um,
传输距离:       20Km  单模光纤,衰减(0.35dbm/km ) (实际如需更大距离需定制)
波长:           1310nm(超长距离传输时选用1550nm波长)
发射功率:      -9dBm (Min) ~-5dBm (Max)
接收灵敏度:    -27dBm (Min)
链路预算:       18dBm
E1 接口
设备接口: 设备接口符合G.703建议
  率:    2048Kb/s±50ppm
  型:    HDB3
  抗:    非平衡式 75W/平衡式 120W
非平衡式配同轴接口适配器,可适配75-2/3同轴电缆
抖动特性:   满足G.742、G.823建议
输入口允许衰减:0~6dBm
10/100/1000M以太网接口
   议:    符合IEEE 802.3,IEEE 802.1Q(VLAN)
   率:    10/100/1000M自适应,全/半双工完全自适应
MAC地址表: 可以学习4096个MAC地址
物理接口:   RJ45座, 支持Auto-MDIX(交叉/直通线自适应)
光以太网接口(1000BASE-X)
   率:      1000M,全双工
   议:      支持IEEE 802.3,IEEE 802.1Q(VLAN)
MAC地址表:    可以学习4096个MAC地址
物理接口:      LFP/LC
电气和机械特性
系统电源:     AC180V 260V;DC –48V;DC +24V
功耗: ≤15W
外观结构:       (长×宽×高)  485*138*45mm 机架式
环境指标
工作温度: -10℃—+60℃
储存温度: -40℃—+85℃
工作湿度: 0%—95%(无凝结)
MTBF: 100,000小时

产品规格:

产品名称
BL-CLINK16E1/SGL1000M-3FE
产品功能描述
提供16E1+3*10/100/1000M以太网(电口)+1*1000Base-X光以太网(SFP),1+1双光口备份,19英寸机架式 ,-48V或AC220V电源(可选)
业务端口描述
2个SFP光口,16个E1接口,3个千兆以太网口,1个千兆SFP光以太网口,1个Console口,1路公务口,1个SNMP 网管口
电源
AC220V或DC-48V(电源可选),支持电源冗余备份
产品尺寸
(长×宽×高)  485*138*45mm 机架式
重量
2.7Kg/台
