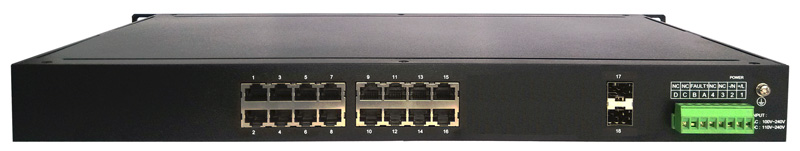

全千兆2光16电管理型工业以太网交换机



产品概述


   工业级24交换机系列是多功能高性能的网管型千兆上联工业以太网交换机,该产品可组建高性能的千兆以太网骨干网络、冗余环网,它具备24/48 VDC110/220 VDC/VAC冗余电源输入的功能,使现场供电更加灵活,业务端口后出线的方式,符合电力系统的应用要求,能够广泛应用到电力、轨道交通、能源、安防、工业自动化领域行业。

    提供2个千兆光电COMBO端口和24~8个百兆、千兆电口,支持各种高级网络管理功能, 包括QOSVLANIGMPSnooping/GMRPPort TrunkingSNMP V1/V2/V3RSTP/STP以及LLDP等,全面满足了网络管理人员的的操作管理需求。支持EAPSRSTP环网冗余协议,网络链路切换及恢复时间小于30ms,提高了网络的可靠性。

    支持ACL,ARP功能,IEEE802.1X, RADIUS,为工业自动化提供安全的以太网。产品完全兼容邦联通信I-MANAGER工业集群管理软件,为用户轻松管理工业以太网。



产品特点

 符合IEC-61850-3IEEE1613规范
DHCP Opition 82,用于以不同策略分配IP地址
支持IEC 61850 GOOSE和采样值等组播报文传输
支持EAPSRSTP/STP/MSTPIEEE 802.1w/d/s),自愈时间<30MS
支持IGMP SnoopingGMRP过滤多播封包
支持基于端口的VLANIEEE 802.1Q VLANGVRP协议,轻松实现网络管理
通过QoS--IEEE 802.1p/1QTOS/DiffServ提升决策机制
采用802.3adLACP优化网络带宽
支持SNMP V1/V2c/V3用于不同级别的网络管理
采用RMON提升网络监控能力
带宽管理优化处理,精确广播风暴控制
端口环路保护功能,有效避免环网风暴。
内置诊断功能,方便网络故障分析和排查
端口锁定只允许授权的MAC地址访问
支持强大的ACL,硬件支持L2-L7层数据过滤
支持多端口镜像用于在线调试
2路冗余电源输入,异常事件通过Email、继电器自动输出报警
可通过web浏览器、Telnet/Serial console对产品配置调试
支持LLDP链路层发现协议,检索网络设备拓扑发现
具有抵御ARP攻击和常见病毒传播的能力。
最大工作温度:-40~75



产品规格

 技术标准
IEEE 802.3,用于10BaseT
IEEE 802.3u用于100BaseT(X) 100Base FX
IEEE 802.3ab用于1000BaseT(X)
IEEE 802.3z用于1000BaseX
IEEE 802.3x流量控制
IEEE 802.1D生成树协议
IEEE 802.1W快速生成树协议
IEEE 802.1Q VLAN标记
IEEE 802.1D服务级别
IEEE 802.1W协议认证

IEEE 802.3ad,用于与LACP一起的端口信息通路

协议:IGMPv1/v2设备,GMRPGVRPSNMPv1/v2c/v3DHCP 服务器/客户端,BootPTFTPSNTPSMTPRARPRMONHTTPTelnetSSHSyslogDHCP,Option 66/67/82Modbus/TCPLLDPIEEE 1588 PTP
MIBMIB-IIEthernet-like MIBP-BRIDGE MIBQ-BRIDGE MIBBridge MIBRSTP MIBRMON MIB Group 1239
流控:IEEE 802.3x流量控制,背压式流量控制



网络安全
支持用户分级管理和口令保护
支持IEEE 802.1x认证/集中式MAC地址认证
支持RADIUS认证
支持ARP入侵检测
支持IP源地址保护
支持端口隔离
支持IP+MAC+端口绑定
支持EAD
支持IP ACLMAC ACLVlan ACL



交换属性
优先级队列:4
VLAN最大可用数量:64
VLAN ID范围:1 ~ 4094
IGMP 组:256
MAC地址表大小:8 K
包缓冲区大小:2 Mbit

Q-IN-Q



接口
快速以太网:1610/100/1000 BaseT
千兆以太网:2(10/100/1000BaseT(X)1000BaseSFP插口
控制台端口:RS-232 (RJ45连接器,思科标准)
系统LED指示灯:pwr1 pwr2 SYS Lnk/Act
报警输出:2路继电器输出,电流负载能力2.5 A @ 48 VDC0.5 A @ 240 VAC



电源
输入电压:48 VDC (36 ~ 72 V)110/220 VDC/VAC (110 ~300 VDC110 ~ 264 VAC)
输入电流:
     最大0.5 A @ 48 VDC
    最大0.18/0.0.1 A @ 110/220 VDC
过电流保护:提供
连接:24-pin 接线端子
反接保护:提供



机械特性
外壳:IP30防护等级,金属外壳
尺寸:440 x 44 x 220 mm
重量:3000 g
安装方式:19英寸机架式安装



工作环境
工作温度:0~60 °C(普通级)-40 ~ 75 °C工业
储存温度:-40 ~ 85 °
相对湿度:5~95%(无凝露)



安规认证
安全:UL60950-1CSA C22.2 No. 60950-1EN60950-1 EMIFCC Part 15CISPR (EN55022) class A MTBF:10

保修
保修期:5
