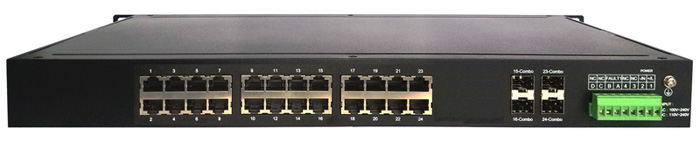

机架式次三层网管工业交换机

产品概述


    工业级24口交换机系列是多功能高性能的网管型千兆上联工业以太网交换机，完全满足数字化变电站系统需求。可组建高性能的千兆以太网骨干网络，它具备24/48 VDC或110/220 VDC/VAC冗余电源输入的功能，使现场供电更加灵活，业务端口后出线的方式，符合电力系统的应用要求，能够广泛应用到电力、轨道交通、能源、安防等工业自动化领域行业。

    4个SFP光加千兆24电的业务模块有RJ45\M12\SC\LC\POE等多种接口，为用户提供更加丰富的组网方式,支持各种高级网络管理功能， 包括QOS、VLAN、IGMP、Snooping/GMRP、Port Trunking、SNMP V1/V2/V3、RSTP/STP以及LLDP等。全面满足了网络管理人员的的操作管理需求。支持EAPS、RSTP环网冗余协议，网络链路切换及恢复时间小于30ms，提高了网络的可靠性。

   该交换机支持ACL,防ARP功能，IEEE802.1X, RADIUS,为工业自动化提供安全的以太网，同时该产品支持802.3af,最大支持24个POE输出,为工业以太网其他终端提供方便安全的以太网供电。产品完全兼容邦联通信I-MANAGER工业集群管理软件，为用户轻松管理工业以太网。

关键特点：

Ø 高性价比的静态路由设计，符合中小型工业网管需求，丰富的网管功能：堆叠、ACL、IGMP、QOS、EAPS、ERPS、MSTP\RSTP\STP、MPLS、SNMP、SSH.

Ø 符合多种行业标准设计：电力、监控、安防、工业自动化等多种以太网环网协议：EAPS/ERPS、并兼容主流协议和 MSTP/RSTP/STP协议.

Ø 强大的安全性管理：防 DoS/ICMP/ARP/TCP/ND/MAC等黑洞攻击.

Ø 可靠的安全设计：IP40铝制外箱、隔离双电源冗余输入、失电告警，告警输入.

Ø 支持 IEEE802.3AF/AT POE，QG-POE绿色能源管理软件.

产品规格：

路由性能：

Ø 路由接口数：32

Ø 静态路由：16

Ø ARP数目（硬件转发）：208

交换性能：

Ø 端口交换容量(bps)：256Gbps

Ø 转发能力(pps)：36Mpps

Ø Flash大小：16MB

Ø SDRAM大小：128MB

Ø 静态 MAC个数：256

Ø 包缓存大小：4.1Mbits

Ø MAC地址表深度(存储模式）：8K

Ø 支持的最大帧长：16Kbps

Ø 整机支持 L2组播数：256

Ø VLAN数：4096

Ø 整机支持聚合组数：8

Ø 聚合组支持端口数：8

Ø QOS转发队列数：8

Ø 堆叠台数：32（软件）

VLAN:

Ø 基于端口 VLAN、基于 MAC的 VLAN(模糊匹配+精确匹配)、基于协议的 VLAN、基于 IP子网的 VLAN、VoiceVLAN GuestVLAN、QINQ、灵活 QINQVLAN映射

IGMP:

Ø IGMPV1/V2/V3Snooping、支持快速离开机制、IGMPSnoopingGroup-policy、组播VLAN、跨 VLAN组播复制

ACL:

Ø L2\3\4ACL、IngressACL、VLANACL、TimeRange

QOS:

Ø Diff-ServQoS、SP、WRR、WFQ、SP+WRR、流量监控、拥堵避免、优先级标记、802.1p/TOS/DSCP优先级映射

以太网冗余协议:

Ø 私有 EAPS/ERPS环网协议（自愈时间<30ms），兼容主流协议支持MSTP/RSTP/STP

安全性:

Ø 用户分级管理、黑洞MAC、AAA、802.1X、RadiusClient、SSHv1.0/v2.0、防DOS/ICMP/ARP/TCP/ND攻击.

网管和监控：

Ø CONSOLE\TELNET\RMON\SNMPV1V2V3,SSH2.0,FTP、TFTP、Xmodem、SFTP文件上下载管理、NTP、集群管理、堆叠管理、端口镜像、流镜像.

POE（部分产品）：

Ø 支持 24个 IEEE802.3AF/ATPOE,最大 30W 输出支持 Q-G-POE绿色能源管理.

产品接口：

Ø 电口：24个 10/100/1000Base-T

Ø 光口：4个 100/1000Base-XSFP(独立)光口

Ø 告警：1路继电器输出，数字输入：1路输入，电子隔离，共地

Ø 控制台端口：RS-232(RJ45连接器,思科标准)

Ø 系统 LED指示灯： PWR/Link/Master/POE

电源：

Ø 输入电压：ADC220V(ADC110~260V）

Ø 过电流保护：提供

Ø 反接保护：提供

机械特性：

Ø 外壳：IP40防护等级，金属外壳

Ø 尺寸：440×340×44mm

Ø 重量：3000g

Ø 安装方式：标准 1U机架式安装

工作环境：

Ø 工作温度：-25~65°C（宽温级）

Ø 储存温度：-40~85°C

Ø 相对湿度：5~95%(无凝露)

标准：

Ø EMI：FCCPart15.CISPR(EN55022) classA

Ø EMS：EN61000-4-2(ESD)

         EN61000-4-3(RS)

         EN61000-4-4(EFT）

         EN61000-4-5(Surge)

         EN61000-4-6(CS)

         EN61000-4-6(共模传导)

Ø 工业：IEC6100-6-2

Ø 铁路：EN50155.EN50121-4

Ø 交通：NEMATS-2

Ø 煤炭：GB/T3836.1/2/3/4

Ø 机械：IEC68-2-6/27/32

备注：

Ø 默认电源输入为：ADC220V，可定制 DC12/24/48V

Ø 光口可支持单模，多模光模块，但 SFP光模块需另配
