产品概述

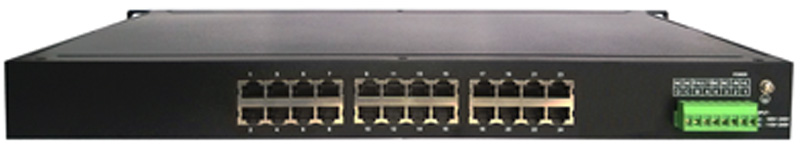

    工业级24口交换机系列是多功能高性能的网管型千兆上联工业以太网交换机，完全满足数字化变电站系统需求。可组建高性能的千兆以太网骨干网络，它具备24/48 VDC或110/220 VDC/VAC冗余电源输入的功能，使现场供电更加灵活，业务端口后出线的方式，符合电力系统的应用要求，能够广泛应用到电力、轨道交通、能源、安防等工业自动化领域行业。

    千兆24电的业务模块有RJ45\M12\SC\LC\POE等多种接口，为用户提供更加丰富的组网方式,支持各种高级网络管理功能， 包括QOS、VLAN、IGMP、Snooping/GMRP、Port Trunking、SNMP V1/V2/V3、RSTP/STP以及LLDP等。全面满足了网络管理人员的的操作管理需求。支持EAPS、RSTP环网冗余协议，网络链路切换及恢复时间小于30ms，提高了网络的可靠性。

   该交换机支持ACL,防ARP功能，IEEE802.1X, RADIUS,为工业自动化提供安全的以太网，同时该产品支持802.3af,最大支持24个POE输出,为工业以太网其他终端提供方便安全的以太网供电。产品完全兼容邦联通信I-MANAGER工业集群管理软件，为用户轻松管理工业以太网。

关键特点

   ► 支持多达向8/16/24个1000M电口

   ► 8~24个10/100/1000M电口，最大2~4个 1000BaseSFP用于组建冗余环网

   ► 支持EAPS（自愈时间<30ms）和RSTP/STP/MSTP（IEEE802.1w/D/S）以太网冗余协议

   ► 支持QoS，IGMP snooping/GMRP，VLAN，LACP，SNMPv1/v2c/v3，RMON协议

   ► 强抗电磁干扰能力

   ► 隔离双电源冗余输入，失电告警

规格

技术标准

IEEE标准：

   ► IEEE 802.3af,用于以太网供电

   ► IEEE 802.3at用于高功率以太网供电

   ► IEEE 802.3 用于10BaseT

   ► 802.3u 100BaseT(X)和100BaseFX

   ► IEEE 802.3z用于1000BaseX

   ► IEEE 802.3ab用于1000BaseT(X)

   ► 802.3x 流量控制

   ► IEEE 802.1D 生成树协议

   ► IEEE 802.1W 快速生成树协议

   ► IEEE 802.1Q VLAN标记

   ► IEEE 802.1P 服务质量

   ► IEEE 802.1W RSTP(环网)

   ► IEEE 802.1S MSTP(多生成树协议)

   ► IEEE 802.3ad 静态负载均衡配置和LACP 动态配置

   协议：IGMP Snooping v1, v2, v3设备，GMRP，GVRP，SNMPv1, v2c, v3，DHCP Snooping，BootP，TFTP/Xmodem，SNTP，RMON，HTTP，Telnet，SSH，Syslog,Option 81/82，LLDP

   MIB：MIB-II(RFC1213)， Bridge MIB(RFC1493)，RSTP MIB，RMON MIB(RFC1724) Group 1，2，3，9, OSPF MIB(RFC1850), SNMP v. 2 MIB (RFC 1907), IF MIB (RFC2233), RFC 2571,RFC 2572,RFC 2573，RFC 2574 ，RFC 2570 ，RFC 2674

   流控：IEEE 802.3x流量控制，背压式流量控制

网络安全

    支持用户分级管理和口令保护

    支持IEEE 802.1x认证/集中式MAC地址认证

    支持RADIUS认证

    支持保护端口

    支持MAC过滤

    支持IP+MAC+端口绑定

交换属性

    优先级队列：4

    VLAN最大可用数量：4K

    VLAN ID范围：1 ~ 4094

    IGMP 组：256

    MAC地址表大小：8 K

    包缓冲区大小：3Mbits

接口

    电口：8/16/24个10/100/1000 BaseTX和2/4个1000BaseSFP(Combo)

    控制台端口：RS-232 (RJ45连接器,思科标准)

    系统LED指示灯： PWR/ Link/Master/POE

电源

    输入电压：ADC220V(ADC110~260V)

    过电流保护：提供

    反接保护：提供

    失电告警：提供

机械特性

    外壳：IP40防护等级，金属外壳

    尺寸：440×340×44mm

    重量：6000 g

    安装方式：标准1U机架式安装

工作环境

    工作温度：-40 ~ 75 °C（宽温级)

    储存温度：-40 ~ 85°C

    相对湿度：5~95%(无凝露)

标准

     EMI：FCC Part 15. CISPR(EN55022) class A

     EMS：EN61000-4-2(ESD)，EN61000-4-3(RS)，

          EN61000-4-4(EFT)，EN61000-4-5(Surge)，

          EN61000-4-6(CS)，EN61000-4-6(共模传导)

     工业：IEC6100-6-2

     铁路：EN50155.EN50121-4

     交通：NEMA TS-2

     煤炭：GB/T3836.1/2/3/4

     机械：IEC68-2-6/27/32

备注：

★ 默认电源输入为：ADC220V，可以定制DC48V

★ 光口可支持单模，多模光模块，但SFP光模块需另配
