产品概述:

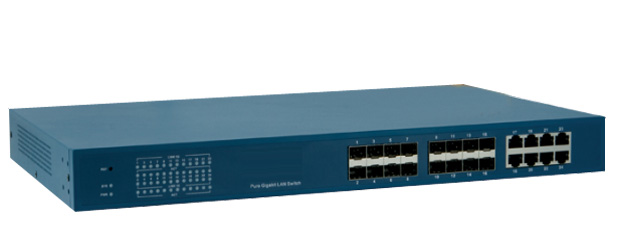

邦联通信汇聚型全千兆16光8电光纤交换机采用BCM芯片，52G高背板带宽设计，是一款二、四层千兆管理型交换机，提供独立的16个1000M SFP光口和8个10/100/1000M RJ45电口。硬件支持二层全线速交换。用户可以通过以太网端口以WEB形式对交换机的各项功能进行设置。内置ARP和DOS防御系统，可以有效的防御ARP、DOS以及各种变种病毒的攻击，另外此款产品还配备了许多非常强大的功能：全面QoS、Spanning Tree、各种风暴抑制、Bandwidth Control、IGMP Snooping、ACL访问控制、DHCP Snooping等。非常适合中小企业、校园网和城域网的汇接应用。
产品关键特征:
Ø 强大的BCM芯片内核自带防御AUTO-DOS功能；
Ø 强大的ARP防御：MAC地址与端口绑定功能与MAC地址安全过滤功能可以有效的防御ARP攻击；DHCP Snooping可以给动态获取MAC地址的用户提供ARP保护。
Ø 强大的QoS功能:支持多种QOS策略，基于802.1p的优先级设置每个端口提供了8个优先级队列；IP-DSCP可以根据不同的IP报头划分服务等级，实现全面的QOS；AUTO VOIP功能可将端口设置语音信号最高优先级，大大提高网络IP电话的语音质量。
Ø 强大的Spanning Tree功能:支持IEEE 802.1d, IEEE 802.1w（快速生成树协议）和IEEE 802.1s （多生成树协议）标准。
Ø AUTO DOS:可以对下面七种不同方式的DOS攻击进行防御：
（1）Land 攻击：攻击者发送具有相同IP 源地址、IP目标地址的伪造 TCP SYN 数据包信息流，受害系统试图向自己发送响应信息，结果是系统受到干扰并会瘫痪或重启。
（2）Blat攻击：攻击者发送具有相同源端口号和目的端口号的伪造数据包,受害系统试图向自己发送响应信息，结果是系统瘫痪或重启。
（3）Smurf 攻击：攻击者使用攻击目标的伪装源地址向一个广播地址执行ping操作，然后所有活动主机都会向该目标应答，从而导致网络拥塞甚至中断。
（4）Ping 淹没：利用Ping广播风暴,淹没整个目标系统,以至于该系统不能响应合法的通信。
（5）SYN/SYN-ACK 淹没：利用SYN或者SYN/ACK报文淹没整个目标系统。
（6）防护无效TCP攻击 ：防止带有无效的TCP数据包造成的数据洪流。
（7）Ping of Death攻击：发送出一个非常大的ICMP请求数据包（一次“Ping”），其用意在于引起目标计算机输入缓存溢出，从而使之瘫痪。
Ø 强大的风暴抑制功能：可以对广播、组播、DLF的流量进行设置。
Ø 强大的ACL访问控制功能：用于控制端口进出数据包，保证内网的某些站点不会被没有经过授权的用户访问，同时间接的起到了防御ARP攻击的功能。
Ø IGMP Snooping: 支持IGMP版本2 (RFC 2236): IGMP Snooping 是用来当多播数据包溢出网络时，建立多播组对多播数据包进行转发，避免浪费带宽。
Ø 支持802.1x认证，为用户提供接入认证。
Ø 线速过滤-存储-转发模式，提供真正的非阻塞交换结构。
Ø 支持端口镜像、端口汇聚、端口限速功能。
Ø 支持基于端口的VLAN和基于IEEE802.1Q的VLAN。
产品技术规格:
|
品牌 |
邦联通信 |
|
产品型号 |
BL-HJ1000M-16LC/DR8QC |
|
支持的协议 |
IEEE802.3、IEEE 802.3u、IEEE 802.3ab、IEEE 802.3x、IEEE802.1q、IEEE802.1p、IEEE802.1z、IEEE802.1d、IEEE802.1s、IEEE802.1w、IEEE802.1ax、IEEE802.1ak |
|
最大帧长度 |
9216B |
|
端口数 |
独立的16个1000M SFP光口和8个10/100/1000M RJ45电口 |
|
网络介质 |
1000Base-LX：使用长波长激光（1310nm）越过多模式和单模式光纤，多模式光纤的最大距离是 550m，单模式是 10-12km。 |
|
1000Base-SX：62.5μm多模光纤的最大传输距离为275m，使用50μm多模光纤的最大传输距离为550米。 |
|
10Base-T：3类或3类以上UTP；（支持最大传输距离200m） |
|
100Base-TX：5类UTP；（支持最大传输距离100m） |
|
1000Base-T：CAT-5E UTP或6类UTP（支持最大传输距离100m） |
|
VLAN地址表 |
4K |
|
MAC地址表 |
8K |
|
缓存 |
4Mbits |
|
背板带宽 |
52Gbit |
|
过滤和转发速率 |
10Mbps：14880pps |
|
100Mbps：148800pps |
|
1000Mbps：1488000pps |
|
外形尺寸 |
440x280x44mm(1U19寸标准机壳) |
|
使用环境 |
存储温度：-20℃～70℃；存储湿度5％～90％不凝结 |
|
工作温度： 0℃～40℃；工作湿度10％～90％不凝结 |
|
电源 |
输入：90-264VAC，50-60HZ；输出：5V/12A |
|
功 耗 |
功耗：最大60W |
产品质保和认证:
|
质保 |
3个月内包换；3年内保修 |
|
认证 |
ROHS认证 |
|
European Community (CE) Electromagnetic Compatibility Directive：This equipment has been tested and found to comply with the protection requirements of European Emission Standard EN55022/EN60555-2 and the Generic European Immunity Standard EN50082-1.
EMC:
EN55022(1988)/CISPR-22(1985)，class A EN60555-2(1995)，class A
EN60555-3
IEC1000-4-2(1995)，4K V CD, 8KV, AD
IEC1000-4-3(1995)，3V/m
IEC1000-4-4(1995)，1KV – (power line), 0.5KV – (signal line) |
|
Federal Communications Commission (FCC) 声明：This equipment has been tested and found to comply with the limits for a class A computing device pursuant to Subpart J of part 15 of FCC Rules, which are designed to provide reasonable protection against such interference when operated in a commercial environment. |
|
