产品概述：

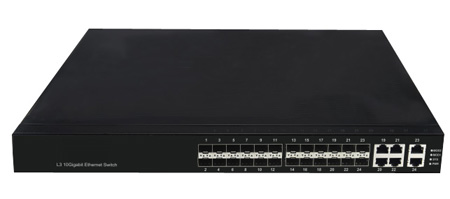

邦联通信万兆汇聚环网型光纤交换机是一款标准的三层无阻塞交换机。该产品基于高性能的ASIC芯片技术，采用模块化的结构设计，提供24个1000M SFP光口、其中6个1000M端口可光电复用，4个可扩展万兆SFP+ 光口，具有多层交换能力和线速的路由转发能力。同时，提供完整的IPv4/IPv6的路由，包括隧道和IP组播。用户可以通过Web、SNMP等多种方式对交换机的各项功能进行设置。支持2层和3层的VPN、DOS防御、静态路由、RIP、OSPF、BGP、PIM-SM、PIM-DM、DVMRP、NAT、Qos、RSTP、MSTP、VLAN、Port Security、各种风暴抑制、ACL访问控制等功能，非常适合大型网络的汇聚应用和中小型网络的核心应用。
产品特征：
1.性能卓越
Ø 具有218G背板带宽
Ø 硬件路由，线速三层交换包转发率达到162.19Mpps
Ø 可部署在城域网核心，并提供几个最后1千米技术
2.安全可靠
Ø 提供DOS、分布式拒绝服务、欺骗以及病毒等防御
Ø 支持IEEE802.1x，提供基于端口的用户认证、网盾技术、安全控制技术以及策略控制列表
Ø 限制端口最大连接主机数量，以太网接口进行多路绑定，增加带宽和系统冗余
Ø 强大的ACL，支持L2-L4层数据过滤
Ø 支持QinQ功能
Ø 策略控制列表、流量调节
3.使用维护方便
Ø 采用集群技术，支持多台设备堆叠，利用统一的IP地址进行集中管理，节省地址资源
Ø 可以通过Web、SNMP等多种方式管理
Ø 支持XModem协议，可以通过TFTP/ZMODEM进行软件升级和BootRom升级
Ø 支持DHCP服务器和中继功能，动态分配IP地址
Ø 支持SFP+，同时也向下兼容XFP等
Ø 提供冗余电源、快速故障转移以及快速连接，大大增加了系统可靠性
4.强大的流量和广播管理
Ø 自动检测并抑制广播风暴，支持IGMP报文的侦测，有效限制广播报文的泛滥
Ø 支持全双工模式和半双工模式的流量控制
Ø 支持以太网接口以1M为步长的速率限制
Ø 先进的缓冲区管理，支持802.1p协议，每端口8个发送队列映射802.1p的8个优先级
Ø 支持IP组播和QoS
5.多种路由策略
Ø 支持静态路由
Ø 支持RIP v1/v2、OSPFv2，BGPv4等多种动态路由协议
Ø 支持PIM-SM、PIM-DM、DVMRP等多种组播路由协议
Ø 基于MPLS的交换路由以及支持ECMP的路由负载均衡
产品技术参数：
|
品牌 |
邦联通信 |
|
产品型号 |
BL-HW1000M-Q24LC/W4LC/6QC |
|
基本特性 |
|
固定端口 |
24个1000M SFP光口、其中6个1000M端口可光电复用，4个可扩展万兆SFP+ 光口 |
|
背板带宽 |
218Gbps |
|
包转发率 |
162.19Mpps |
|
处理器 |
RISC 600MHz |
|
闪存容量 |
8MB |
|
内存容量 |
64MB，最大512MB |
|
地址表 |
32K |
|
队列缓冲 |
64MB |
|
产品特性 |
|
生成树 |
支持STP、RSTP、MSTP
支持PVST/PVST+ |
|
VLAN |
支持基于端口的VLAN
基于MAC的VLAN
支持802.1Q 标记VLAN
支持Super Vlan
支持Private Vlan
支持GVRP动态VLAN配置
支持QinQ和灵活QinQ
支持Voice VLAN |
|
流量控制 |
基于标准的IEEE 802.3x流量控制
采用IEEE 802.1Qbb优先级控制流量
支持CAR功能 |
|
广播控制 |
抑制广播风暴，达到临界点停止发送 |
|
组播控制 |
IGMP Snooping组播报文自动监测 |
|
组播路由 |
IGMP v1/v2/v3、MLDv2
PIM-SM，OLINK&PIM-DM
DVMRP（距离矢量多点广播路由协议）
GMRP（组播动态注册协议） |
|
端口捆绑 |
每组最大8个，同时支持128组
动态LACP或者静态聚合 |
|
端口镜像 |
支持基于流分类的镜像、支持端口镜像 |
|
堆叠 |
硬堆叠16台，软堆叠32台
采用集群技术，利用统一的IP地址进行集中管理，节省地址资源 |
|
路由管理 |
静态路由
RIP v1/v2，OSPFv2，BEIGRP（兼容Cisco EIGRP），BGPv4，ISIS，BGP
防病毒智能路由转发功能 |
|
策略路由 |
支持基于IP的策略路由 |
|
代理功能 |
支持Proxy ARP，支持DNS Proxy |
|
冗余备份 |
支持VRRP，HSRP热备份路由协议 |
|
DHCP特性 |
支持DHCP Server、DHCP Client和DHCP relay |
|
NAT功能 |
支持静态或动态NAT地址翻译功能 |
|
安全特性 |
IEEE 802.1x端口认证、PKI认证
Port Security（安全端口）功能
硬件支持IP ACL，MAC ACL，Vlan ACL
硬件支持基于端口的用户IP+MAC+Vlan ID+用户账号多种因素组合绑定
支持IP Source Guard
支持WEB界面用户认证
远程RADIUS，TACACS+认证
用户分级管理和口令保护
网盾技术
安全控制技术
策略控制列表 |
|
服务质量 |
IEEE 802.1Qau拥塞机制
每端口8个发送队列映射802.1p的8个优先级 |
|
网络管理 |
SNMP v1/v2/v3
RMON(1,2,3,9组)
Telnet方式
WEB界面
支持集群管理
支持SSH
支持PDP（兼容Cisco CDP）
支持风扇、温度、系统日志、分级告警 |
|
物理特性 |
|
外观尺寸 |
442mm × 285mm × 44mm |
|
电源特性 |
交流110-240V自适应，47-63Hz，1A/230V，RPS电源热备份 |
|
功率 |
最大80W |
|
指示灯 |
电源指示、系统指示、连接/收发指示 |
|
环境温/湿度 |
0-50℃运行，-40-70℃保存，0-90%无冷凝 |
产品质保和认证:
|
质保 |
5年（3个月内包换； 5年内保修） |
|
认证 |
ROHS认证 |
|
European Community (CE) Electromagnetic Compatibility Directive：This equipment has been tested and found to comply with the protection requirements of European Emission Standard EN55022/EN60555-2 and the Generic European Immunity Standard EN50082-1.
EMC:
EN55022(1988)/CISPR-22(1985)，class A EN60555-2(1995)，class A
EN60555-3
IEC1000-4-2(1995)，4K V CD, 8KV, AD
IEC1000-4-3(1995)，3V/m
IEC1000-4-4(1995)，1KV – (power line), 0.5KV – (signal line) |
|
Federal Communications Commission (FCC) 声明：This equipment has been tested and found to comply with the limits for a class A computing device pursuant to Subpart J of part 15 of FCC Rules, which are designed to provide reasonable protection against such interference when operated in a commercial environment. |
|
