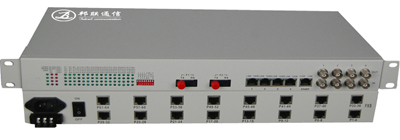

64路电话+4E1+4FE光端机

1U高度,提供64路电话光端机,另加4E1,4路线速100M以太网,Console网管，可以带独立SNMP网管，支持1+1光备份、双电源备份。

产品概述

    本系列产品，是在该公司研制的专用超大规模集成电路的基础上，研发的点对点光传输设备。本产品为19英寸1U 机架式安装,提供64路电话接口；4路E1接口；4路以太网接口（以太网接口为交换口 ， 可 支 持 VL AN划 分 ） ， 并 共 享 百 兆 带 宽 ， 每 一 路 带 宽 可 通 过 SNMP口 进 行 设 置 ， 即 逻 辑 隔 离 ；1个 SNMP管 理 接 口 以 及 1+1光 口 备 份 等 ； 设 备 内 部 电 路 部 分 采 用 全 数 字 电 路 ， 整 机 工 作 可 靠 、 稳定，功耗低，集成度高，体积小，易于安装维护。

功能特性

Ø 产品为19英寸1U 机架式安装

Ø 设备提供主光纤接口与备份光纤接口，双光口备份功能确保业务永不间断；
Ø E1接口符合G.703建议，采用全数字化时钟恢复和平滑锁相技术；
Ø 语 音 口 支 持 FXO/FXS/二 线 音 频 /磁 石 电 话 接 口 ， FXO口 与 程 控 交 换 机 对 接 ， FXS口 与 用 户的电话机相连;
Ø 语音FXO/FXS接入，支持支持来电显示功能/反极性计费/传真功能；
Ø 电话接口支持两边站点的相互放号功能；
Ø 提供2个扩展接口，可以扩展1~2路异步数据，如RS232/RS485/RS422/TTL等；或1~4路开关量;
Ø 百兆以太网带宽为线速100M,接口10M/100M，全/半双工完全自适应，支持VLAN划分；
Ø 4路以太网接口为交换口，也可划分VLAN，可以设置成4个通道逻辑隔离；
Ø 每路以太网口支持Auto-MDIX(交叉/直连线自适应)；
Ø 无中继传输距离可达2~120公里；
Ø 多种电源方式可选：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等双电源备份模式;
Ø 支持Console串口网管与独立SNMP网管模式；
Ø 电话/网络/串行接口带防雷保护，防雷达到GB/T17626.5(IEC61000-4-5)短路电流波8/20μs，开路峰值输出电压6KV标准；

Ø 可选1-64路普通电话、二线音频、磁石电话

技术参数

u 光纤部分

      多模光纤:

    50/125um 或 62.5/125um，

    最大传输距离 5Km@ 62.5/125um单模光纤，衰减(3dbm/km )

    波长：                820nm

    发射功率：        -12dBm (Min) ~ -9dBm (Max)

    接收灵敏度：    -28dBm (Min)

    链路预算：        16dBm

     单模光纤:

    8/125um， 9/125um，

    最大传输距离 40Km(实际如需更大距离需定制)

    传输距离：        40KM@9/125um 单模光纤，衰减(0.35dbm/km )
    波长：                1310nm

    发射功率：        -9dBm (Min) ~-8dBm (Max)

    接收灵敏度：    -27dBm (Min)

    链路预算：        18dBm

u E1接口

    设备E1接口均符合G.703建议

    速   率：             2048Kbps±50ppm

    码   型：             HDB3

    阻   抗：             非平衡式 75W/平衡式 120W(非平衡式配同轴接口适配器，可适配75-2/3

                            同轴电缆)

    抖动特性：        满足G.742、G.823建议

    输入口允许衰减：0~6dBm

u 以太网接口（10/100M）

    速    率：            10/100M自适应，全/半双工完全自适应

    协    议：             支持IEEE 802.3，IEEE 802.1Q(VLAN)

    MAC地址表：    可以学习4096个MAC地址

    物理接口：         RJ45座, 支持Auto-MDIX（交叉/直通线自适应

u FXS电话口

    振铃电压：        75V

    振铃频率：        25Hz

    二线输入阻抗：600Ω(摘机)

    回    损：            40 dB

u FXO交换机接口

    振铃检测电压：35V

    振铃检测频率：17Hz-60Hz

    二线输入阻抗： 600Ω（摘机）

    回    损：             40 dB

u EM 2/4线

    AD增益：            0db
    DA增益：           -3.5db
    2/4线输入阻抗：600Ω
    回   损：              20 dB

u 电源需求

    系统电源：          AC180V ~ 260V；DC –48V;

    功   耗：               ≤10W

u 尺寸大小

    19英寸：             483（宽）X200（深）X44（高）mm

u 工作环境

    工作温度：          -10℃ ~50℃

    工作湿度：          5% ~ 95% (无凝露)

    存储温度：          -40 ℃~ 80℃

    存储湿度：          5%~ 95% (无凝露)
