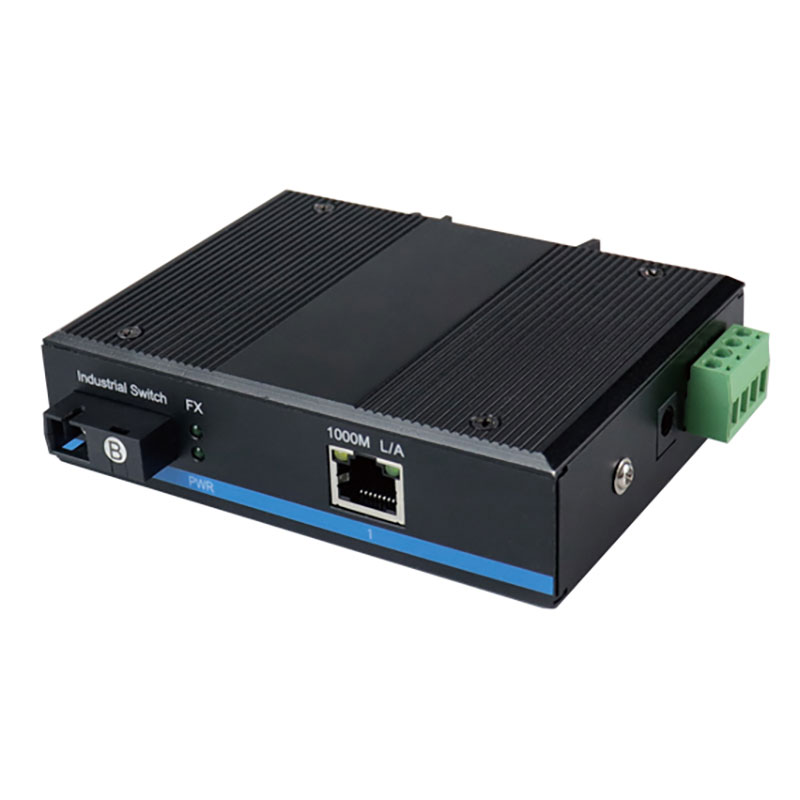

工业级千兆1光1电光纤收发器

产品概述:

邦联通信工业级光纤收发器系列是工业级以太网光纤收发器配有1SC/LC/FC/ST(可选)千兆光口,110/100/1000M以太网端口。

支持IEEE802.3IEEE802.3xIEEE802.3u 标准 支持、全双工/半双工、MDI/MDI-X 自适应。 LED灯系统状态指示,可以帮助系统维护者监控网络的连接状况。



功能特性:



Ø 工业以太网系列,专为严酷苛刻的工业环境而设计;
Ø 设备提供1路百兆以太网电口,1路千兆光口;
Ø 电接口(RJ45接口)支持10/100/1000M自适应、全/半双工方式、MDI/MDI-X自动侦测;
Ø 光接口支持多模双纤、单模双纤、单模单纤三种光纤传输模式,SC/ST/FC接口可选;
Ø 支持VLAN超长数据包的传输,可以与支持IEEE802.10协议的交换机产品匹配使用,支持最大为1916字节的以太包;
Ø 支持宽范围交直流输入;
Ø 支持内部隔离,冗余双电源输入;
Ø 电源支持过载保护、防反接保护;
Ø 符合工业四级电磁兼容性要求;
Ø 超强防雷功能:防雷击,可抗感应高压,防浪涌等;
Ø 无风扇高效散热,降低修复时间;
Ø IP40外壳防护等级,能够经受住恶劣环境的考验;
Ø 导轨或壁挂式安装;
Ø 宽温型:工作温度-40~ +85℃;
Ø 所有型号皆通过100%烤机测试,保修期:5年;

光纤部分

多模光纤
50/125um
62.5/125um,
传输距离:550m,多模光纤,衰减(3dbm/km )
波长:  850nm
发射功率:  -12dBm (Min) -9dBm (Max)
接收灵敏度:  -28dBm (Min)

链路预算:  16dBm

单模光纤

8/125um 9/125um,
传输距离: 20Km,单模光纤,衰减(0.35dbm/km ) (实际如需更大距离需定制)
波长:  1310nm(超长距离传输时选用1550nm波长)
发射功率:   -9dBm (Min) -5dBm (Max)
接收灵敏度: -27dBm (Min)
链路预算:  18dBm
以太网接口
   议: 符合IEEE 802.3IEEE 802.1Q(VLAN)
   率: 10/100/1000M自适应,全/半双工完全自适应
MAC地址表: 可以学习4096MAC地址
物理接口: RJ45, 支持Auto-MDIX(交叉/直通线自适应)

电源
冗余双电源输入:   DC9-48V ,功耗<5W
过载保护:支持
反接保护:支持
冗余保护:支持
接入端子:45.08mm间距插入式端子

机械与产品尺寸
外壳:IP40防护等级,铝合金材质

尺寸:143mm() x 104mm() x 48mm()
安装方式: 导轨安装、壁挂式安装
重量: 0.85kg/

环境指标
工作温度:   40℃—+85℃(工业级)
储存温度:  -40℃—+85
工作湿度:  0%95%(无凝结)
MTBF  100,000小时
