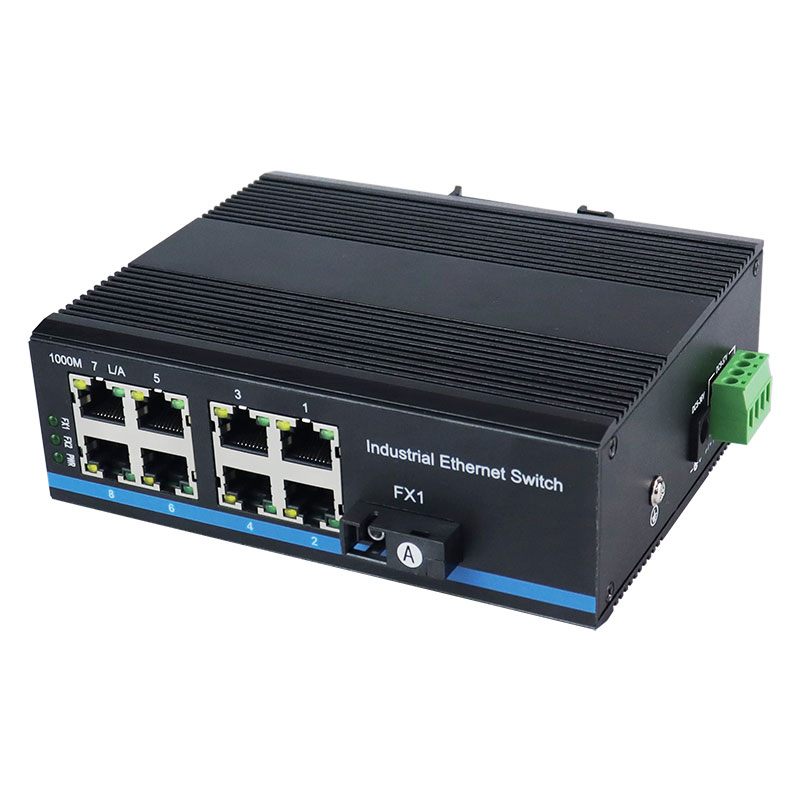

工业级百兆1光8电光纤交换机

产品概述:

工业级非网管型交换机100M系列是我公司基于自主软件研发而成的一款工业级光纤以太网交换机,其具备1*100Base-FXSFP光口)和8*10/100Base-TX(RJ45电口)自适应以太网电口组成。设备拥有工业级设计,具有高稳定性,高性价比,高防雷防辐射的防护等级的特性,同时具有DIN导轨安装和桌面安装可选,可广泛应用于电信、电力、水利、金融、交通、能源、公安、监狱、部队等不同领域,不同行业对以太网业务投入需要的任何苛刻条件的环境与场合。

该产品采用加厚铝合金外壳,美观且结实耐用,并达到IP40防护等级:可独立使用,也可以安装到专业用的19英寸4U机框中便于集中管理:同时提供标温(0~70℃)和宽温-40~85℃)型号可选。

该系列非网管型工业级以太网交换机满足3CCE/FCCEN61000等标准中各项指标,MTBF100000小时,高稳定性、高可靠性的表现是工业环境中使用的理想产品。

功能特性:



Ø 工业以太网系列,专为严酷苛刻的工业环境而设计;
Ø 设备提供8路百兆以太网电口,1路百兆光口;
Ø 电接口(RJ45接口)支持10/100M自适应、全/半双工方式、MDI/MDI-X自动侦测;
Ø 光接口支持多模双纤、单模双纤、单模单纤三种光纤传输模式,SC/ST/FC接口可选;
Ø 支持VLAN超长数据包的传输,可以与支持IEEE802.10协议的交换机产品匹配使用,支持最大为1916字节的以太包;
Ø 支持宽范围交直流输入;
Ø 支持内部隔离,冗余双电源输入;
Ø 电源支持过载保护、防反接保护;
Ø 符合工业四级电磁兼容性要求;
Ø 超强防雷功能:防雷击,可抗感应高压,防浪涌等;
Ø 无风扇高效散热,降低修复时间;
Ø IP40外壳防护等级,能够经受住恶劣环境的考验;
Ø 导轨或壁挂式安装;
Ø 宽温型:工作温度-40~ +85℃;
Ø 所有型号皆通过100%烤机测试,保修期:5年;

技术参数:

以太网

 Ø 电口:接口数量:8 接口类型:RJ45,10/100M

 Ø 光口:接口数量:1 接口类型:SFP,100M

 Ø 标准:(IEEE 802.23 10BaseTIEEE 802BaseTX100Base-FXIEEE802.3z 1000Base-SX/LX

端口保护

 Ø 静电放电:EN61000-4-2·防雷防浪涌:EN61000-4-5

 Ø 传导与辐射:EN55022·射频电磁场感应的传导:EN61000-4-6

 Ø 电快速瞬间变脉冲:EN61000-4-4

机械特性

 Ø 外壳:IP40防护等级,金属外壳

 Ø 重量:0.85kg

 Ø 安装方式:桌面式、壁挂式、导轨式安装(可选)

行业标准

 Ø EMIFCC Part 15. CISPR(EN55022) class A

 Ø EMS

      EN61000-4-2(ESD)EN61000-4-3(RS)

      EN61000-4-4(EFT)EN61000-4-5(Surge)

      EN61000-4-6(CS)EN61000-4-6(共模传导)

 Ø 工业:IEC6100-6-2

 Ø 铁路:EN50155.EN50121-4

 Ø 交通:NEMA TS-2

 Ø 煤炭:GB/T3836.1/2/3/4

Ø 机械:IEC68-2-6/27/32

工作环境

Ø 工作温度:-10~60(普通级)-40~85℃(宽温级)

Ø 储存温度:-40~85 °

Ø 相对湿度:5~95%(无凝露)

 电源

Ø 输入电压:48 VDC (12~56VDC)

Ø 过电流保护:提供

Ø 连接:2组接线端子

Ø 反接保护:提供

组网方案:
