概述:

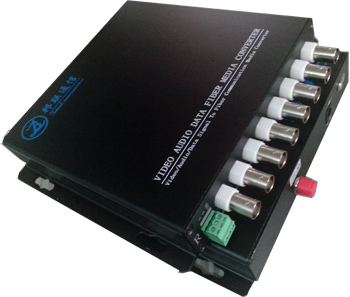

BL-TVI光端机系列专为长距离光纤传输TVI同轴模拟高清视频而设计，采用自主研发的非压缩数字光电转换技术，使用光纤点对点传输百万像素级模拟高清视频，实现无延时、高可靠性的视频传输。单根光纤可同时传输1~16 路TVI模拟高清视频。
TVI光端机支持720p/50、720p/60、1080p/25、1080p/30多种模拟高清视频格式，清晰度高，色彩还原好。
特点
l 铝合金外壳壁挂式或1U机架式
l 支持支持720p/50、720p/60、1080p/25、1080p/30
l 全部接口采用三级防静电、防雷保护
l 超宽光学动态范围与先进的自适应技术，传输距离可达20KM
l 表面贴装器件，确保产品体积小、稳定性高、可靠性高
l 极低的电磁干扰（EMI）、射频干扰（RFI）以及共地回路干扰
l 丰富的LED 指示灯，诊断指示
l 即插即用，支持热插拔
l 尺寸小、功耗小、抗干扰能力强、保真度高等优点
l 工业级超宽温度范围（-40℃～+85℃），适应更多环境
l 支持用户定制及OEM方式
应用范围
l 城市交通监控系统
l 公安、平安城市监控系统
l 高速公路安防、收费系统
l 楼宇、校园监控网
l 工业监控(机场、化工、钢铁、石油、铁路、水利、矿山等等)
l 军事监控(仓库、边防、守卫、国防等等)
l 电力油田、电视台节目传输系统
l 体育馆(现场视频、音频传输)
光学特性：
|
波长 |
1310nm&1550nm |
|
光功率 |
-8~ -3dBm / -3~+2dBm |
|
光纤类型 |
50/125um多模，62.5/125um 多模，9/125um单模 |
|
接收机灵敏度 |
-22dBm |
|
光学接口 |
FC、ST 、SC (可选) |
|
传输距离 |
0~500M(多模) / 0~20KM(单模) |
视频参数：
|
发送端输入电平 |
>500mVp-p |
|
接收端输出电平 |
1Vp-p |
|
输入输出阻抗 |
75欧 |
|
视频带宽 |
60MHz |
|
接收端上升、下降时间 |
<0.8ns |
|
接收端最大抖动 |
<0.2 UI |
|
物理接口 |
BNC接口 |
|
输入/输出接口数 |
1/2/4/8/16路 |
|
指示灯 |
光纤、电源、视频指示灯 |
|
电源 |
DC5V 2A |
|
功耗 |
≤5W |
电源适配器 : 100V~240V 交流自适应
工作温度 : -40℃~ +85℃
存储温度 : -40℃~ +85℃
工作湿度 : 0~95% 无冷凝
无故障工作时间: ≥10 万小时
|
