| 4K HDMI高清视频光端机 |
|
|
产品概述:
BLTX 1路HDMI4K光端机采用先进的非压缩数字高清视频和高速数字光纤传输技术，可以轻松地将计算机主机、高清视频信号源、高清DVD/DVR等设备输出的各种分辨率的HDMI高清信号长距离传输到远端，抗干扰能力极强，保证信号的完整性，稳定性。
产品特点
l 全数字，无压缩高清光纤传输
l 支持全高清，4K@60
l 光接口SFP（LC）光衰减-3db
l 兼容支持HDMI2.0标准
l 自动识别和配置各种显示模式
l 内置自动均衡，画面清晰稳定
l 内置ESD保护电路，能有效防止静电损
l 现场安装:简单方便，即插即用,无需设置

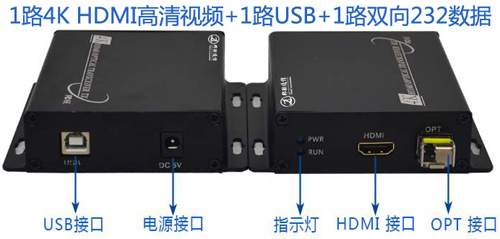

端口描述：
|
端口名称 |
HDMI光端机 |
|
HDMI_IN |
HDMI信号输入口 |
|
HDMI _OUT |
HDMI信号输出口 |
|
OPT |
光纤接口 |
|
EDID |
学习显示器EDID |
|
AUDIO_IN |
音频输入接口 |
|
AUDIO_OUT |
音频输出接口 |
|
R T G |
RS232接口 R(接收) T（发送）G（地） |
|
DC-12V |
12V电源输入口 |
|
指示灯 |
HDMI发送端 |
HDMI接收端 |
|
OPTICAL |
点亮 |
有光信号 |
|
熄灭 |
没有光信号 |
|
VIDEO |
点亮 |
有视频信号 |
|
熄灭 |
没有视频信号 |
|
RUN |
闪烁 |
板子正常工作 |
|
熄灭 |
板子没有正常工作 |
|
POWER |
点亮 |
设备上电 |
|
熄灭 |
设备没有上电 |
|
性能规格:
|
名称 |
描述 |
|
视频 |
接口 |
HDMI |
|
协议 |
HDMI2.0 |
|
像素带宽 |
165MHz |
|
分辨率
|
|
800x600P60
1024x768P60 |
|
1280x800P60 |
|
1280x1024P60 |
|
1360x768P60 |
|
1366x768P60 |
|
1400x1050P60 |
|
1440x900P60 |
|
1600x900P60 |
|
1600x1200P60 |
|
1680x1050P60 |
|
1280x720P50 |
|
1280x720P60 |
|
|
|
|
|
1920x1080P30 |
|
1920x1080P50 |
|
1920x1080P60 |
|
1920x1080I60 |
|
1920x1080I50 |
|
1920x1200P60 |
|
3840*2160P30
3840*2160P60 |
|
|
RS232 |
接口 |
3口工业端子 |
|
波特率 |
115200往下兼容 |
|
数据位 |
8位 |
|
光纤 |
接口 |
LC |
|
类型 |
SFP单模 |
|
波长 |
1550/1310nm |
|
带宽 |
10Gbps |
|
距离 |
10KM 20KM 40KM 60KM 80KM可选 |
|
衰减 |
-3db |
|
其他 |
温度 |
-20到 +75°C |
|
湿度 |
5 到 90 % |
|
功耗 |
单个 4W |
|
电源 |
直流12V1A，内正外负 |
|
外形尺寸 |
109.5*152*29.3mm（长*宽*高） |
|
包装尺寸 |
328*273*90mm（长*宽*高） |
|
重量 |
1500g |
|
|
| |
