产品描述
多以太网口网络光端机系列产品主要分为两大类：双以太口产品和多以太口产品。
双以太口产品是提供两个严格隔离的以太网电口的网络光端机设备。该设备需成对使用，以成熟、安全的技术，简化网络结构、节约设备投资，实现通过一条光路接入两个有严格隔离安全要求的业务网络。
多以太口产品是可以提供4个或8个以太网电口的网络光端机设备。该设备可选择与单以太电口网络光端机配合使用，实现通过一根光纤完成多个终端用户的接入需求，也可以物理隔离或者端口隔离。
提供2个严格隔离的以太网口，必须成对使用，完成两个相互安全隔离网络的接入
产品为卡式设备，可配合内置电源的一槽或十六槽机箱使用，支持热插拔
丰富的工作状态指示灯，方便、准确地了解设备接口、链路的工作状态
光口可根据需要定制单纤SC，双纤SC，FC，LC等光纤接口类型
以太网电口10/100Mbps自适应，全双工/半双工自适应、
支持直连线，交叉线自适应功能
可选择双以太网口交换模块

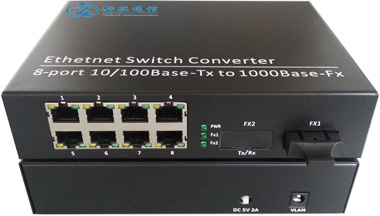

可以提供4个、8个以太网口的产品，
支持No VLAN和Concentration VLAN模式
产品都为台式设备，一般以安放在用户端为主要应用
设备以太网电口10/100Mbps自适应，全双工/半双工自适应
支持直连线，交叉线自适应功能
支持单、双纤的传输
请按以下步骤安装光纤收发器：
1、 将光纤跳线或尾纤从光纤两端的终端盒分别连接到两端光纤收发器的光纤接口。注意同一根光纤的两端必须分别接入两端光纤接口的TX和RX口，不能同时都接在TX或RX口上，否则光纤连不通。
2、 将UTP跳线从网络设备的RJ45口连接到光纤收发器的RJ45接口，直接线和交叉线均可。
3、 双以太网光纤收发器是内置电源，采用1槽收发器机箱，使用时接通电源，此时光纤收发器的POWER灯亮，其他指示灯先按自检顺序依次闪亮，自检完成后将根据光纤收发器电口所检测到与之对接网络设备的状态来决定收发器电口的工作状态，指示灯将显示此时收发器的工作状态。如果检测不到对接设备（例如对接设备未开机等），则只有PWR指示灯亮。
4、 网络光端机电口是10/100M自适应端口，将根据所连接对方设备电口的最高速率来设置自身速率。
1. 双以太网网络光端机采用隔离方式，本端网络光端机的以太网TX1只能与对端网络光端机的以太网TX1互通，本端网络光端机的以太网TX2只能与对端网络光端机的以太网TX2互通；两个网络安全的隔离。
LED指示灯用于设备故障判断和监控。具体含义如下：
|
LED指示灯 |
状态 |
含义 |
|
TX1/TX2 |
黄灯 |
黄灯亮，以太网口工作在100M |
|
|
|
黄灯灭，以太网口工作在10M |
|
TX1/TX2 |
绿灯 |
绿灯亮，表示以太网与其他网络设备连接正常 |
|
|
|
绿灯闪烁，表示以太网正在传输数据 |
|
FLK(Fiber Link) |
亮 |
光口连接正常 |
|
|
闪烁 |
光口有数据传输 |
|
PWR |
亮 |
电源正常 |
四电口、八电口设备面板上的指示灯及开关含义如下表所示
|
指示灯 |
面板标示 |
状态 |
含义 |
|
电源指示灯 |
Power |
绿灯亮 |
交换机通电 |
|
灭 |
交换机断电 |
|
速率指示灯 |
SPD |
绿灯亮 |
端口工作在100Mbit/s |
|
灭 |
端口工作在10Mbit/s或以太网链路未建立 |
|
状态指示灯 |
LINK |
绿灯亮 |
以太网链路建立 |
|
灭 |
以太网链路未建 |
|
绿灯闪烁 |
端口在收发数据 |
|
VLAN开关 |
VLAN MODE/ SWITCH MODE |
按下 |
VLAN模式，本地的所有电口之间互相隔离 |
|
弹起 |
SWITCH模式，本地所有电口之间可以互通 |
|
复位开关 |
RESET |
按一下 |
交换机复位，VLAN模式设置完成后要复位一下才能生效。 |
|
|
|
|
|
3.5 技术参数
标准：IEEE802.3，IEEE802.3U，IEEE802.3
接口： RJ45; 光纤：LC/SC/FC可选
传输速率：双绞线速率10/100/Mbps; 光纤：100Mbps
双工方式：电口全双工或半双工，
双绞线：5类，6类
光纤：多模：50/125,62.5/125um; 单模：8/125，8.3/125，9/125，10/125um
电源：交流220VAC(175-260V)
工作环境温度：－40～+75℃度
储存环境温度：-20~80度
湿度：-5%-95% 无冷凝
平均无故障时间：10万小时以上
|
