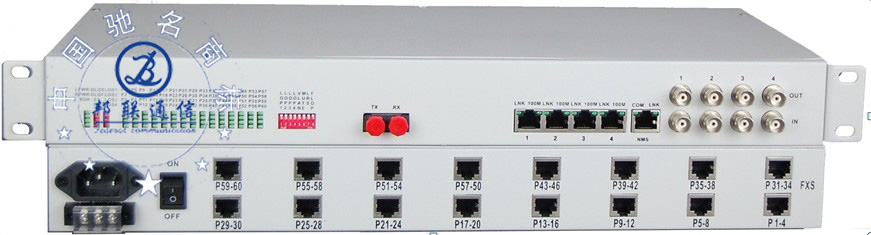

60路电话光端机

产品介绍



BL-MUX60电话宽带光端机设备,是本公司完全针对电信运营商光进铜退工程而设计的多业务、低成本电话及宽带接入设备。它完全遵循ITU-T标准,利用透明的2M通道或长距离光缆传输,采用业务插卡式设计,配置灵活方便,直接提供语音、宽带、2M用户接口。

      BL-MUX60电话宽带光端机设备,主要分为2种机型:BL-MUX601U机型,BL-MUX1203U机型。2种机型均采用插卡式模块设计:可提供语音、宽带、2M业务接口,包括: FXS用户接口、FXO中继接口、热线电话接口、磁石电话接口、线速10/100M以太网接口以及透明2M传输接口等。

     BL-MUX60电话宽带光端机设备可广泛应用于电信、网通、铁通等公网,同时适合于公安、军队、电力、金融、政府等专网建设。



 产品特点

1、传输接口可选用2M传输、光纤传输。

2、如果选用2M传输,只可提供自动电话、热线电话、磁石电话接入功能。

3、如果选用光纤传输,则可提供所有电话、宽带、2M接入功能。

4、光纤传输支持线路1+1保护功能。

5、插卡式设计,电话接口为1路一个配置单位,可实现1-120路全覆盖配置,同时支持2M 级联模式,实现120-240路全覆盖配置,可大大提高光纤利用率。

6、接入能力:

2M传输:1U机型最多提供30路电话接入功能。

2M传输:3U机型最多提供120路电话接入功能。

光纤传输:1U机型最多提供30路电话、1路宽带、42M接入功能。

光纤传输:3U机型最多提供120路电话、1路宽带、42M接入功能。

7、宽带接口10/100M自适应,全双工半双工自适应,线速转发。

8、两种机型盘级兼容、卡级兼容。便于维护、管理。

9、提供2M环回测试功能,可独立对每个2M进行环回测试。



典型应用

1、电信农网改造。
2、大用户综合业务接入。
3、三网合一网络建设。
4、智能化小区建设。
5、DDN网络延伸。
6、移动基站建设。
7、广电部门在现有CATV网络中扩展电信业务。
8、替换大量使用的PDH及中小容量SDH光传输设备。
9、银行、税务、电信等营业厅电话、宽带网络建设。
10、军队、公安、边防信息化网络建设。

技术指标

光口
光口速率
150Mbps±50ppm
波长
1310nm
发光功率
-2~-11dBm
接收灵敏度
优于-36 dBm
接收范围
34 dBm
接口类型
FC/SC
传输距离
40km(标配),60km,120km可选
2M接口
阻抗匹配:
75Ω非平衡/120Ω平衡
接口码型:
HDB3
标称比特率及容差
2048Kb/s±50ppm
标称波形幅度:
2.37V±0.237V/75Ω(不平衡)
3.00V±0.300V/120Ω(平衡)
介质损耗:
在1024KHz时衰减在0-6dB之间
信令接口
信令方式
第16时隙随路信令。
符合ITU-T G.732建议
远端
用户线
编码
A律
比特率
64Kbit/s
DC环路最大阻抗
2000Ω
有效传输带宽:
300-3400Hz/600Ω
铃流频率、电压
25±3Hz,75±15V
局端
用户线
编码
A律
比特率
64Kbit/s
DC环路最大阻抗
2000Ω
有效传输带宽:
300-3400Hz/600Ω
宽带接口
支持协议:
符合IEEE 802.3建议标准
接口速率:
线速10/100M
设备供电
电源输入:
-48V DC(-40V~-60V)
220V AC(165V~265V)可选
满载功耗:
1U设备≤40W
3U设备≤140W
铃流模块
输出功率
1U设备≤15W
3U设备≤30W
机箱结构
19英寸标准机箱
1U、3U二种不同高度机箱
工作环境
温度:
0~50℃
湿度:
≤95%(无冷凝)
气压:
86-106Kpa
