产品介绍

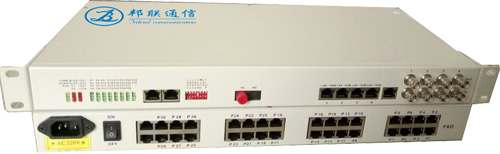

BL-MUX30电话光端机设备，是本公司完全针对电信运营商光进铜退工程而设计的低成本电话接入设备。它完全遵循ITU-T标准，利用透明的2M通道或长距离光缆传输，采用业务插卡式设计，配置灵活方便，直接提供语音用户接口。
BL-MUX30电话光端机设备，采用插卡式模块设计：可提供30路语音业务接口，包括： FXS用户接口、FXO中继接口、热线电话接口、磁石电话接口等。
BL-MUX30电话光端机设备可广泛应用于电信、网通、铁通等公网，同时适合于公安、军队、电力、金融、政府等专网建设。
产品特点
1、传输接口可选用2M传输、光纤传输。
2、如果选用2M传输，只可提供自动电话、热线电话、磁石电话接入功能。
3、如果选用光纤传输，则可提供所有电话、宽带、2M接入功能。
4、光纤传输支持线路1+1保护功能。
5、插卡式设计，电话接口为1路一个配置单位，可实现1-120路全覆盖配置，同时支持2M 级联模式，实现120-240路全覆盖配置，可大大提高光纤利用率。
6、接入能力：
2M传输：1U机型最多提供30路电话接入功能。
2M传输：1.3U机型最多提供60路电话接入功能。
2M传输：3U机型最多提供120路电话接入功能。
光纤传输：1U机型最多提供30路电话、2路宽带、4路2M接入功能。
光纤传输：1.3U机型最多提供60路电话、2路宽带、4路2M接入功能。
光纤传输：3U机型最多提供120路电话、2路宽带、4路2M接入功能。
7、宽带接口10/100M自适应，全双工半双工自适应，线速转发，2个宽带接口可实现隔离，划分带宽，互不干扰。
8、两种机型盘级兼容、卡级兼容。便于维护、管理。 9、提供2M环回测试功能，可独立对每个2M进行环回测试。
典型应用
1、电信农网改造。
2、大用户综合业务接入。
3、三网合一网络建设。
4、智能化小区建设。
5、DDN网络延伸。
6、移动基站建设。
7、广电部门在现有CATV网络中扩展电信业务。
8、替换大量使用的PDH及中小容量SDH光传输设备。
9、银行、税务、电信等营业厅电话、宽带网络建设。 10、军队、公安、边防信息化网络建设。技术指标
|
光口 |
光口速率 |
4Mbps±50ppm |
|
波长 |
1310nm |
|
发光功率 |
-2～-11dBm |
|
接收灵敏度 |
优于-36 dBm |
|
接收范围 |
34 dBm |
|
接口类型 |
FC/SC |
|
传输距离 |
20km（标配）,60km,120km可选 |
|
2M接口 |
阻抗匹配： |
75Ω非平衡/120Ω平衡 |
|
接口码型: |
HDB3 |
|
标称比特率及容差 |
2048Kb/s±50ppm |
|
标称波形幅度: |
2.37V±0.237V/75Ω(不平衡)
3.00V±0.300V/120Ω(平衡) |
|
介质损耗: |
在1024KHz时衰减在0-6dB之间 |
|
信令接口 |
信令方式 |
第16时隙随路信令。
符合ITU-T G.732建议 |
|
远端
用户线 |
编码 |
A律 |
|
比特率 |
64Kbit/s |
|
DC环路最大阻抗 |
2000Ω |
|
有效传输带宽: |
300-3400Hz/600Ω |
|
铃流频率、电压 |
25±3Hz,75±15V |
|
局端
用户线 |
编码 |
A律 |
|
比特率 |
64Kbit/s |
|
DC环路最大阻抗 |
2000Ω |
|
有效传输带宽: |
300-3400Hz/600Ω |
|
设备供电 |
电源输入: |
－48V DC（－40V～－60V）
220V AC（165V～265V）可选 |
|
满载功耗: |
1U设备≤40W |
|
铃流模块
输出功率 |
1U设备≤15W
|
|
机箱结构 |
19英寸标准机箱 |
1U高度机箱 |
|
工作环境 |
温度: |
0～50℃ |
|
湿度: |
≤95%（无冷凝） |
|
气压: |
86-106Kpa |
方案一分析：
此方案利用传统SDH+PDH的2M传输网络，实现语音、传真接入功能，大大提高了程控交换机的覆盖范围，并且使维护的工作量降低。
方案二分析：
此方案利用现有光缆，通过光纤传输型电话、宽带接入设备实现语音、数据的接入，节省了SDH、PDH光端机设备，有效的降低组网成本。
方案三分析：
此方案利用现有光缆，通过光纤传输型电话、宽带接入设备并配合IP-DSLAM设备实现语音、数据的接入，它已在光进铜退工程中得以大量应用。
|
