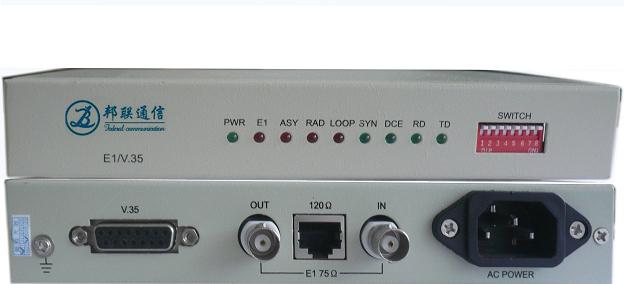

E1/V.35协议转换器
产品介绍

      E1/V.35协议转换器实现G703/E1与V.35接口电平的转换,满足含有V.35接口但不具备G703接口的路由器与光端机等设备通过E1光端机或直接通过E1线路传输数据的要求。
  FE1/V.35协议转换器利用E1中的空余时隙,从G703/E1中任意抽取时隙,为只有V.35出口的需要传输数据的设备提供带宽为N×64K(N=1~32)的V.35通道,并能通过光端机等传输设备进行传输。
  此接口转换器可从E1接收同步的2.048 Mbps数据,并将其传送到路由器、DDN、多路复用器或其他设备上,为网络中不同接口的设备之间的通信提供安全、无缝的连接。广泛应用于广域网和局域网之间的互联,视频监控等场合。

产品说明
可实现V.35接口数据在E1线路中透明传输和分时隙传输,带宽范围64Kbps-2048Kbps
成帧方式成对使用时,可让远端设备的时隙配置自动跟随本端设备的设置
提供本端与远端环回测试功能,方便检测线路以及设备的开通和维护;
提供故障转移功能,可将线路侧故障通知V.35接口,可从路由器上判断E1线路故障;
内置误码测试单元,可以配合环回进行线路诊断和测试;
具有完备的E1线路告警,提供本端与远端线路告警指示、告警种类齐全;
支持SNMP网管,可实现局端网管;

应用特征
  V.35至E1协议转换器是利用E1线路远距离传输V.35接口业务的通信设备,为路由器到路由器之间的远程连接提供了解决方案。设备提供一个V.35接口和一个E1接口,支持E1的透明传输和N×64Kbps(N=1~31)的成帧传输。适用于传输设备的E1通道有富余,而需要传输数据的设备又只有V.35的场合,数据接口模式为DCE,可与DTE或DCE数据设备对接。


方案描述
     实现E1接口到V.35接口的转换,以利用运营商的E1铜缆资源,来解决客户分支通过V.35接口路由器与总部互联组网的需求。

技术参数
参数
描述
V.35接口
接口类型
DB-25针母口
接口速率
E1成帧模式时,V.35接口速率N×64Kbps(N=1~31)
E1透明模式时,V.35接口速率2048Kbps
工作方式
DCE
E1接口
功能特性
传输模式
提供E1透明和成帧两种工作模式
透明方式时,带宽2048Kbps
成帧方式时,带宽可设置N×64Kbps(N=1~31)
接口数量
提供单路E1
网管能力
支持局端网管
时钟方式
提供三种时钟方式:主时钟(内部时钟)、从时钟(E1接收恢复时钟)、V.35终端时钟(V.35线路时钟)
CRC校验
支持CRC4校验功能自适应
时隙跟随
成帧模式成对使用时,可让本端设备的时隙配置自动跟随远端设备的设置
端口环回
提供本端与远端环回测试功能
故障转移
支持E1线路侧故障转至V.35接口,可从路由器上判断E1线路故障
相位调整
支持V.35接收数据相位自动调整功能
物理特性
指示灯
PWR: 绿色,电源指示灯
Td:   绿色,V.35数据口有数据输入
Rd:   绿色,V.35数据口有数据输出
LIS:  绿色,灯亮表示E1支路工作正常,灭表示信号丢失;闪亮表示E1处于成帧状态且帧失步(时隙选择错误)
RMA: 红色,灯亮表示对端设备告警,灭表示无告警
DCE: 绿色,灯亮表示V.35口为DCE方式,灭为DTE方式
Ts16: 绿色,灯亮表示16时隙可用,灭为禁止使用
存贮环境
环境温度:-25~70℃
环境湿度:5%~90%无冷凝
工作环境
环境温度:0~45℃
环境湿度:5%~90%无冷凝
功耗
<5W
物理尺寸
内置电源:200mm×130mm×35mm

电源
AC180~240V   DC-36V~-72V   DC+0V~36V
